Комплексная Система Безопасности (КСБ) «НАНКО» для коттеджных поселков

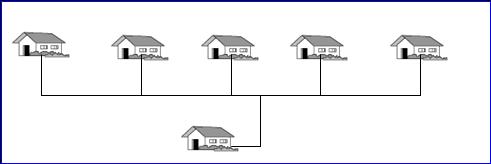

1. Общая схема построения КСБ

                                                    Коттеджи (СБИК)

                  Центральный пульт службы охраны (ЦПСО)

  ЦПСО является основным модулем системы. К нему подключаются  системы безопасности отдельных коттеджей. Все коттеджи могут быть подключены к одной линии связи с ЦПСО, что позволяет сократить расходы при монтаже системы.

В каждом коттедже монтируются различные датчики и исполнительные устройства, которые подключаются к контроллерам «НАНКО». Сами контроллеры находятся внутри коттеджа в непосредственной близости к датчикам. Такая распределенная система обладает наибольшей устойчивостью при работе, т.к. даже при обрыве связи с ЦПСО каждый контроллер будет выполнять заложенную в нем программу, выполняя все функции по обеспечению безопасности коттеджа.

            На ЦПСО сигналы от всех коттеджей обрабатываются и отображаются в удобном для восприятия графическом виде на мониторе.

            Все контроллеры и программное обеспечение разработаны и произведены компанией «НАНКО», что позволяет гибко настраивать систему под Ваши конкретные задачи и требования. Многолетний опыт работы подтверждает надежность как оборудования, так и предлагаемых клиентам технических решений.

2. Система безопасности индивидуального коттеджа (СБИК)

            В данном описании под индивидуальным коттеджем понимается комплекс зданий и сооружений, находящихся на территории, принадлежащей одному владельцу, а не отдельно стоящее конкретное здание.

            СБИК включает в себя следующие подсистемы:

► Охранная сигнализация

Для охраны зданий, помещений и территории используются датчики различного типа.

♦ Для охраны территории – датчики, фиксирующие перелаз через ограждение, пролом ограждения, открывание калитки/ворот, перемещение людей на охраняемой территории.

♦ Для охраны здания и помещений – датчики разбивания стекла (акустические), датчики перемещения людей в помещении (пассивные инфракрасные), датчики открывания окон и дверей (герконовые).

            Все датчики группируются по функциональному назначению по рубежам охраны:

■ охрана внешнего периметра

■ охрана периметра зданий (двери, окна дома, гаража и др. зданий)

■ охрана внутренних помещений

            Как правило, создаются 3-4 рубежа охраны в зависимости от количества охраняемых зданий и режима жизни в коттедже. Количество и конфигурация зависят от желаний Владельца коттеджа.

            Постановка и снятие с охраны рубежей (по отдельности) производится только Владельцем, информация об этом фиксируется на ЦПСО с указанием даты и точного времени.

            Владелец имеет возможность включать те рубежи, которые необходимы. Например, на ночь включаются рубежи охраны внешнего периметра, всех хозяйственных строений и гаража, особо важных внутренних помещений (кабинета). Во время отсутствия Владельца включаются все рубежи. А в случае постоянного проживания прислуги в доме возможно включение охраны помещений, куда им доступ запрещен.

            В случае срабатывания датчиков во включенных рубежах на ЦПСО передается сигнал об этом с указанием не только номера коттеджа, но и конкретного места расположения сработавшего датчика. Время поступления сигнала тревоги регистрируется автоматически. По желанию Владельца в доме включается мощная деморализующая нарушителя сирена, а снаружи – сирена со стробоскопической вспышкой

► Пожарная сигнализация

            В системах пожарной сигнализации применяются, как правило, датчики дыма, а в местах сильного задымления – тепловые датчики. Все датчики устанавливаются в соответствии с действующими нормативами и подключаются к контроллерам «НАНКО». В случае срабатывания датчика сигнал передается на ЦПСО с указанием точного места сработавшего датчика и регистрацией точного времени поступления сигнала.

            Пожарную сигнализацию Владелец отключить самостоятельно не может.

► Вызов охраны

Для вызова охраны в случае нападения или в других экстренных случаях используются носимые или стационарные кнопки вызова охраны. При срабатывании такой кнопки на ЦПСО передается сигнал вызова охраны с указанием места нахождения кнопки. Дата и точное время поступления сигнала регистрируются автоматически. В качестве тревожных кнопок используются радиобрелки ближнего радиуса действия.

Прибывший по тревоге наряд отмечает время своего прибытия с помощью считывателя Touch Memory. Точное время прибытия наряда автоматически фиксируется на ЦПСО. Считыватель устанавливается на территории участка (на внешней стене коттеджа).

► Источники бесперебойного питания

Обеспечивают работу СБИК при аварийных отключениях сети 220В. Время гарантированной бесперебойной работы может составлять от 1 до 7 суток.

► Контроль доступа на территорию

            Для доступа людей на территорию используется калитка с электроуправляемым замком. Такой замок открывается с помощью электронных ключей и считывателя Touch Memory, установленных снаружи. Для гостей замок можно открыть кнопкой с аудио-видеодомофона внутри здания (или других местах установки трубок/мониторов по согласованию с Владельцем). Аудио- или видеодомофон обеспечивает звуковую или визуальную связь с гостями.

            Для выхода с территории используется кнопка выхода, установленная с внутренней стороны калитки.

            Для доступа автомашин на территорию монтируются ворота с устройствами управления. Ворота могут быть как распашными, так и откатывающимися. Сигнал открывания ворот подается владельцем дистанционно с радиобрелка при приближении машины к воротам.

► Телевизионное наблюдение

            Охраняемая территория может быть оборудована камерами наблюдения. В этом случае в доме устанавливается компьютер с программным обеспечением и платой видеоввода «НАНКО», к которой подключаются все камеры. Возможна как непрерывная запись, так и включение записи по сигналу от встроенного датчика движения (например, у калитки или ворот). Все записи могут контролироваться дистанционно оператором на ЦПСО. Количество, места размещения и условия работы камер определяются Владельцем.

► GSM связь

            В СБИК может быть установлена система связи по сотовому телефону. В этом случае Владелец получает SMS-сообщения на свой сотовый телефон обо всех случаях срабатывания охранно-пожарной сигнализации или других происшествиях. В ответ он может (также через SMS-сообщения) приказать системе включить те или иные устройства (например, сирену), вызвать наряд охраны и т.д.

 Коттедж                                                                    Владелец

► Другие дополнительные подсистемы

            Речевое оповещение Владельца о событиях на охраняемой территории, сигнализация утечки газа или воды и др.

             3. Центральный пульт службы охраны

            На ЦПСО подаются сигналы со всех СБИК. В компьютере на ЦПСО информация выводится в графическом виде. Стандартное изображение – план всего поселка. В случае необходимости (или автоматически в случае поступления сигналов тревоги) масштаб может быть увеличен до плана отдельной охраняемой территории, плана отдельного коттеджа и даже поэтажных планов коттеджей, на которых будет точно указано место расположения сработавшего датчика. Если территория оборудована видеокамерами, то изображение с соответствующей камеры будет отображаться в отдельном окне на мониторе для визуального контроля ситуации. Оператор при этом может руководить перемещениями тревожной группы на охраняемой территории, увеличивая, таким образом, эффективность их действий.

            Все тревожные сигналы автоматически выводятся на монитор.

            Более того, автоматически ведется журнал событий, в котором регистрируются не только все поступившие сигналы, но и действия персонала (с указанием точного времени события).

            Оператор ЦПСО не может снять с охраны СБИК, но по звонку Владельца имеет возможность поставить их на охрану до возвращения Владельца.

            4. Взаимодействие со службой охраны

            В случае срабатывания датчиков охранной сигнализации:

♦ тревожная группа прибывает на место тревоги;

♦ заходит на территорию через калитку с помощью своего электронного ключа Touch Memory;

♦ по информации с ЦПСО точно определяет место нарушения;

♦ отмечает время своего прибытия на пульте прибытия с автоматическим перезапуском СБИК;

♦ осматривает территорию, не проникая в здания;

♦ сообщает Владельцу на ЦПСО о результатах осмотра;

♦ при необходимости вызывает наряд милиции, пожарных или принимает меры по задержанию преступника.

             5. Управление работой охранной сигнализации

            В системе применяется постановка/снятие с охраны с помощью электронных ключей и считывателей Touch Memory. Количество считывателей соответствует числу рубежей охраны, электронный ключ один - Владельца. Включение рубежа охраны подтверждается включением соответствующего светодиода.

            Один электронный ключ может использоваться для доступа ко всем объектам на территории.

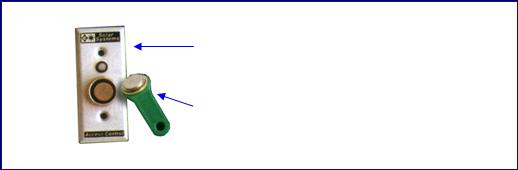

                                                     Считыватель Touch Memory

                                                     Электронный ключ Touch Memory

           В качестве электронных ключей могут использоваться более удобные бесконтактные Proximity-карты и считыватели, но они в несколько раз дороже аналогичных устройств Touch Memory, поэтому в данной разработке не использованы.

   Proximity-считыватель

   Proximity-карта
